D端子がある液晶モニタとPS3を接続

D端子

HDCPは、デジタル信号に対してのコピープロテクトですので、アナログ信号のD端子接続では、HDCP対応・非対応に関係ありません。D端子の付いている液晶モニタは、「D端子ケーブル」でPS3と繋ぐだけで遊ぶことが出来ます。

標準のPS3には、AVマルチケーブル(コンポジットケーブル)しか付いていませんので、D端子ケーブルは別に購入する必要があります。

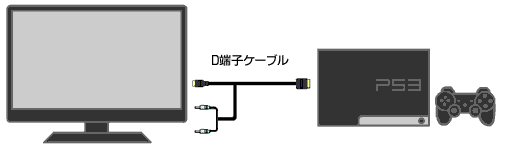

■D端子ケーブルとPS3の接続図

液晶モニタ-D端子ケーブル-PS3

D端子ケーブルに付いている2本は音声信号です。液晶モニタにRCA音声入力端子が無い場合や、外部スピーカーを使用する場合は、以下の図のようにステレオミニジャックに変換して配線して下さい。

液晶モニタ-変換アダプタ-D端子ケーブル-PS3

■必要なもの

【注意点】 D端子接続では、PS3のアップコンバート機能に制限があります。アップコンバートとは、アプコンとも呼ばれ、SD解像度(480p/480i)で記録された映像を、HD解像度(1080p/1080i/720p)に綺麗に引き伸ばして表示する機能です。

制限対象となるメディアの規格は、DVD-ROM・CPRM/VR記録DVD。例えば、レンタル・購入したDVD(DVD-ROM)が制限に掛かります。DVDの画質は720pですので、これを1080pのフルHDの液晶モニタで再生しようとした時、アップコンバートされない状態では、ただ画面が引き伸ばされぼやけた映像、もしくは小さい画面サイズでの再生になります。


初期設定では、画質の低い状態で映像が表示されますので、PS3側で出力設定を1080pに設定して下さい。また、正常に画面が表示されなかったり、音声が悪い場合は、以下の記事もご覧ください。
